Características Electromecánicas
Potencia instalada: 750 MW, distribuida en 4 grupos turbina-bomba de 187,5MW / 210 MVA de tensión nominal 16,5 KV.

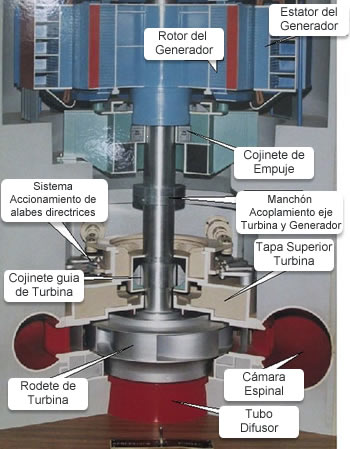

Turbinas tipo Francis de 250 rpm.
Tensión de generación: se adapta al Sistema Interconectado Nacional de 500 kV mediante dos transformadores trifásicos de 440 MVA cada uno, ubicados en la Playa de Transformadores al pie de la presa principal.
Conexión entre generadores y transformadores: se realiza por blindobarras de aluminio de 70
centímetros de diámetro exterior que recorren un túnel vertical de sección circular de 150 m de longitud y 7,2 m de diámetro, denominado Pozo de Cables, por el que también se realiza la ventilación de la Sala de Máquinas.
